客户介绍

上海交大智邦致力于为汽车动力总成行业提供智能制造解决方案和技术服务,依托多条汽车动力总成关键零件智能制造验证线,建成国内领先的面向汽车动力总成制造的智慧工厂。

凌顶为该公司在MES系统和数控设备层之间构建DNC和MDC系统,实现MES系统和数控设备之间的程序传输服务和生产数据采集服务。

客户需求、问题

实现车间数控设备的联网程序传输

可供设备加工的程序,由MES系统进行调用

实现车间各型号生产设备的数据采集

设备数据集成到MES信息系统中

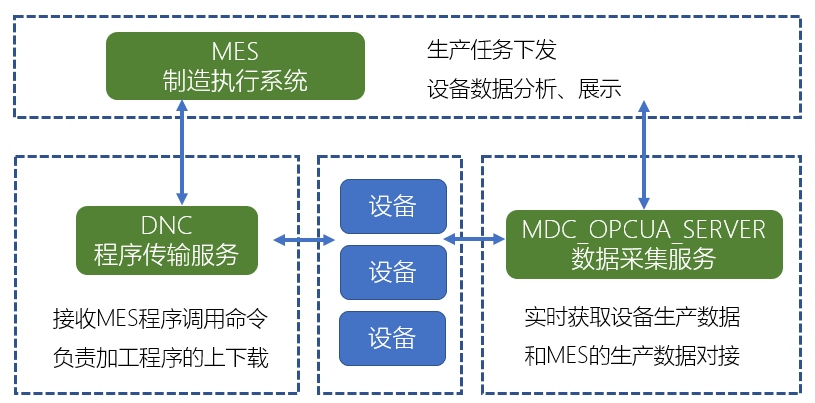

技术架构

每个产线部署集成了数据采集服务的SCAEdge边缘计算网关,负责该区域内所有设备的数据采集。

本地OPCUA数据读写访问服务给上位机提供了快速读写和订阅的能力。

LC系统通过本地OPCUA数据读写访问服务的客户端实现对产线设备的读写,并且将数据存入数据库。只要保证本地网络的正常通讯,LC系统就能一直与产线进行通讯。

实时数据可以展示在LC系统的实时页面。历史数据可以使用查询功能。

技术方案及收益

DNC与MES的对接让生产流程更快捷

本项目的需求在于为MES和数控设备之间构建一个机床管理服务器。通过机床管理服务器,MES系统能够根据不同的生产工艺下达相应的制造加工程序到对应数控机床,并且要求操作人员在完成制造程序后上传程序以完成对程序的管控。DNC系统的高可靠性能够满足MES系统24小时不间断的程序传输请求任务,内部先进的传输队列管理和严格的数控程序代码识别能够保证加工程序在MES系统和数控机床存储器的一致性。内置的管理逻辑也能够减少和MES系统交互的复杂性。

MDC和MES的对接让生产数据更畅通

本次的无人化车间项目需要在设备生产过程中采集生产数据,以达到监控设备运转和综合分析生产要素的目的。快速构建车间电子看板和内置的各种生产报表能够为MES系统提供丰富的数据分析。开放的数据库架构能够为MES系统公开所有内部数据。通过MDC系统的标准数据库及开放接口,MES系统能够获知MDC系统内部的数据变化和事件通知。通过实时加工数据监控,MES系统和设备之间的数据对接更加畅通。
